11. Структура организаций
Типовой вопросо-ответной системой является информационно-справочная система, дающая фактические сведения о структуре организаций.
Рассмотрим на примере МТУСИ, как такая информация может быть представлена в БЗ – на РСС.
Базис отношений:
- быть факультетом (ФАК);
- быть группой (ГР);
- быть студентом (СТУД);
- быть деканом (ДЕК);
- быть бухгалтером (БУХ).

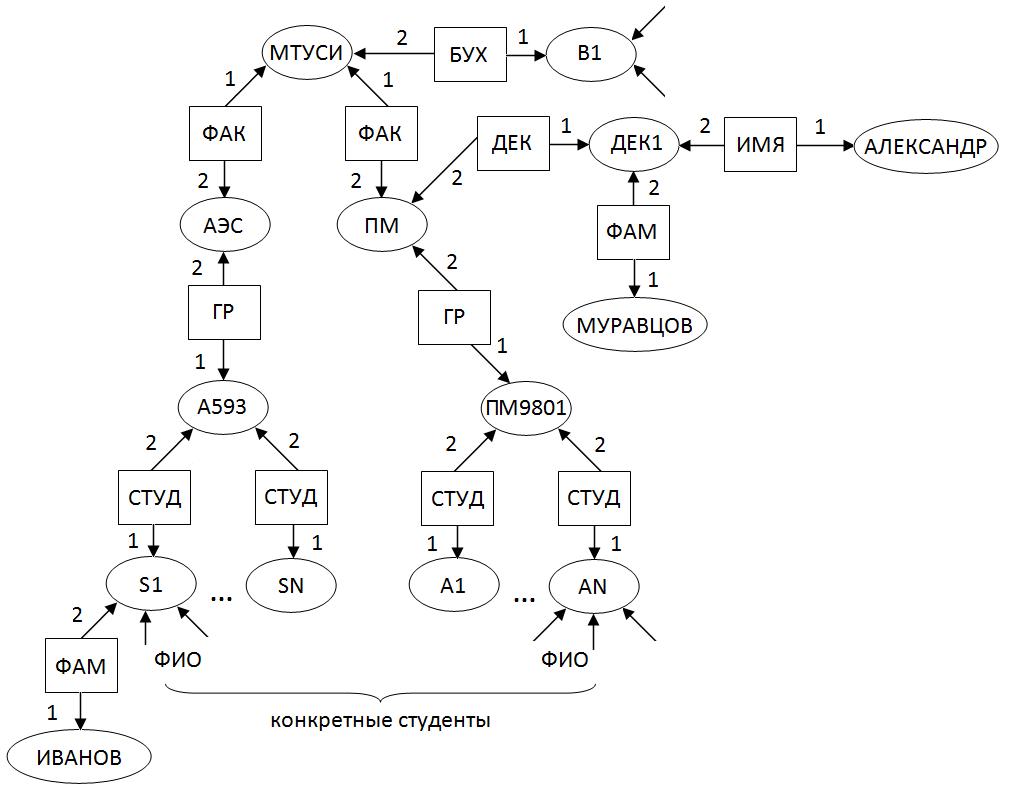

Рис. 7
Предикатная запись:
ФАК(АЭС,МТУСИ)
ГР(А593,АЭС)
СТУД(51)
ФАМ(ИВАНОВ,51)
...

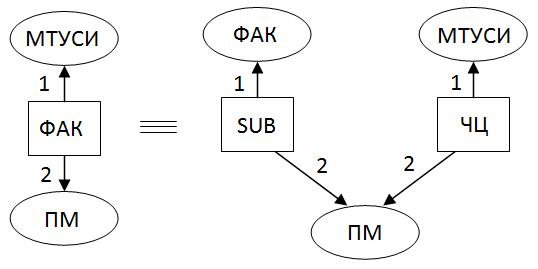

На рис. 4 был использован один из возможных базисов отношений. Возможны и другие варианты. Например, «быть факультетом МТУСИ» можно расшифровать: «относиться к классу (SUB) факультетов и быть частью (ЧЦ) МТУСИ», что можно представить в виде:
В РСС рис.7 можно выделить уровни: институт – факультеты – группы – студенты.
Аналогичным образом представляется информация в других областях приложений. Например:
Библиотека: комнаты – полки – книги – Авторы (содержания).
Метрополитен: линии – станции – переходы.
Классификаторы: рыбы – виды – подвиды – особенности.
Завод: цеха - производимая продукция – где используется, особенности.
